单相电源防雷模块

一:产品特点

  1:单/多极标准联合组件,适用于各种供电系统。

  2:模块化分离结构,运维简便。

  3:可视的失效指示窗口。

  4:配有遥信接点,实现远程监控。

  5:通流能力强,响应时间快,残压低。

  6:双重的热脱扣装置,温控断路技术。

二:技术参数

产品型号

HXL220-20KA/2HXL220-40KA/2HXL220-60KA/2HXL220-80KA/2HXL220-100KA/2
标称工作电压Uc220V220V220V220V220V
标称放电电流(8/20us)In10KA20KA30KA40KA60KA
最大放电电流(8/20us)Imax20KA40KA60KA   80KA100KA
电压保护水平≤1.5KV≤2.0KV≤2.2KV≤3.0KV
最大持续运行电压Uc385V
响应时间tA<20ns
备用保险丝250A
安装接线方式/规格并联/多股线35㎜
  劣化指示劣化指示窗口
安装位置及方式35㎜DIN轨安装
工作环境-40℃—+80℃
防护等级IP20
外壳材料红色强化热熔塑料,UL94-V0
规格尺寸89×36×62mm

三:产品安装

   1:SPD应用于主配电系统为220V雷电防护,并联安装在建筑物配电箱或机房的电源进线端,配35mm电气导轨,可采用凯文连接方式。安装前必须切断电源,严禁带电操作。

  2:安装时请根据安装示意图所示连接,其中L为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器开关,检查工作状态是否正常。

  3:防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗口呈红色或遥信端子输出报警信号时,表示防雷模块出现故障,应及时维修或更换。

  4:适于室内运行,如安装在室外时,必须加装防水外壳。

  5:所有接线必须牢固及可靠电气联接。20KA不小于6平方,40KA不小于10平方,60KA以上不小于16平方,导线要短、直。其引线长度应小于1m且越短越好。

  6:防雷接地应符合防雷规范要求,接地线尽可能粗短且接地电阻应小于4Ω。

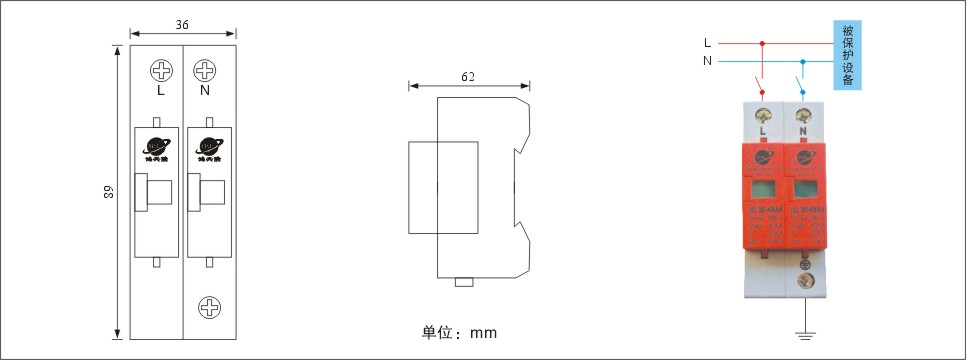

四:安装示意图
